Sinclair ZX80 Reparatur (repair)

Bringt kein Bild auf den Fernseher...
Sinclair ZX80 Reparatur Dieser schöne Sinclair ZX80 bringt keine Startmeldung bzw. kein Bild auf den Fernseher.

Nachdem man die kleinen Plastiknieten entfernt hat, kann man das Gehäuse ganz einfach öffnen.

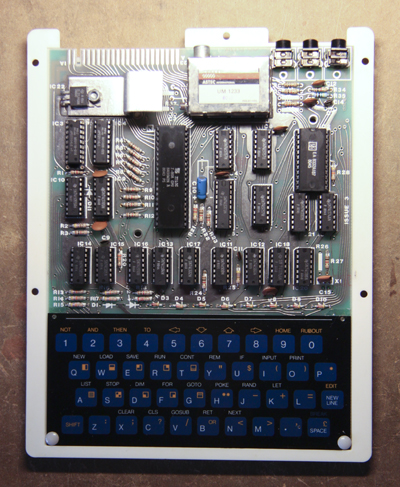

Sinclair ZX80 Reparatur Ein Traum für Bastler! Alle Chips sind gesockelt!

Eine Messung an der CPU zeigte eine ganze Menge "falscher" Signale auch das Entfernen der RAMs und des ROMs brachte keine Verbesserung der Address- und Datensignale.

Mit einem NOP-Generator anstelle der CPU sind alle Adresssignale aber OK!

Also: CPU gegen eine andere (aus einem ZX81) getauscht und siehe da:

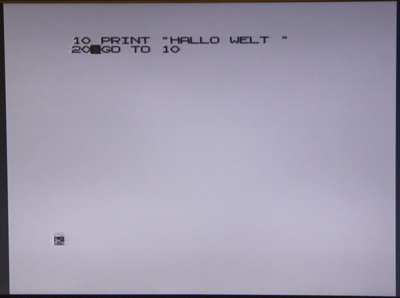

Sinclair ZX80 Reparatur Der Sinclair ZX80 funktioniert wieder 1A!

Autor: Thomas Gutmeier
