Sinclair ZX81


Mein erster Computer!

Seufz!!!!

Clive Sinclair ist mit dem ZX81 nur ein Jahr nach dem ZX80 ein Meisterwerk der Miniaturisierung gelungen.

Die Folientastatur und die geringe Anzahl an Bauteilen macht den ZX81 zu einem der erschwinglichsten Rechner.

Wer es noch billiger haben möchte, kann den ZX81 auch als Bausatz bestellen und ihn selbst zusammenlöten.

Der ZX81 hat für heutige Verhältnisse unvorstellbare 1Kb Ram (ja richtig gelesen Kb!).

Die Graphikfähigkeiten lesen sich auch nicht gerade berauschend: Keine Farben, sondern nur Schwarz, Weiß und Grau (getupfelt) und eine Bildschirmauflösung von 64x44 Bildpunkten.

So darf man sich die Spielegraphiken vorstellen.

Die Tonausgabe beschränkt sich auf das leise Rauschen des Fernsehers ...

(Bildausschnitte von 3D Monster Maze und Space Raiders)

Die kleinen Tasten der Folientastatur sind alle mehrfach belegt - So kann jede Taste bis zu 5 unterschiedliche Bedeutungen haben.

Zum Tippen der pure Horror! aber Kultig!

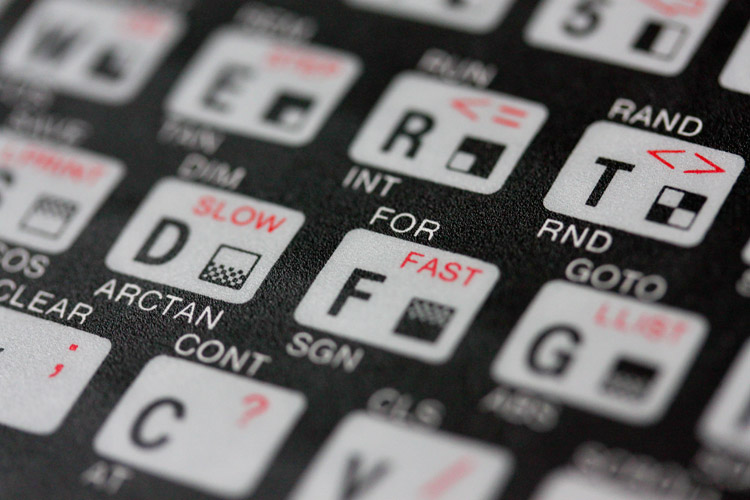

Hier nochmals in Nahaufnahme.
Da der ZX81 mit nur 1Kb Hauptspeicher ausgestattet ist, wird die 16K Ram Erweiterung zum wichtigen Zubehör.

Fast jede Software setzt 16k voraus. Aber geniale Programmierer kitzeln aus dem Winzling auch in der 1K Version erstaunliche Leistungen.

Das 1K Schachprogramm ist legendär.

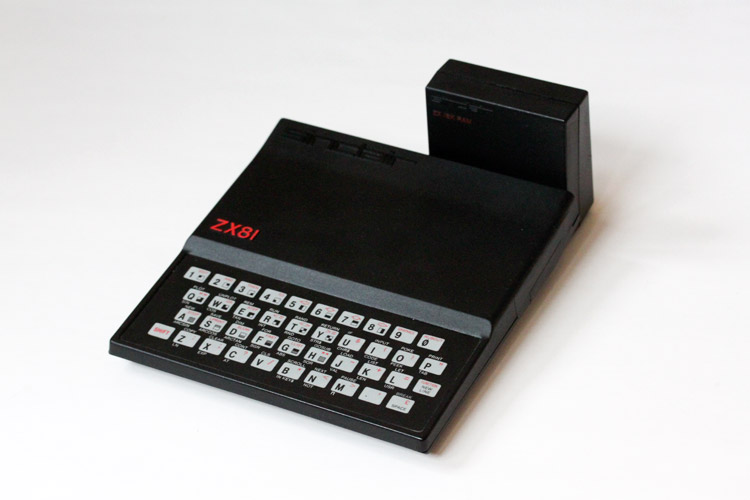

So sieht der ZX81 mit angesteckter 16K Erweiterung aus.

Ein großes Problem ist das Wackeln der Erweiterung, welches oft zu Systemabstürzen führt.

Die ofizielle Lösung dafür ist: Die Erweiterung mit Klettband an den ZX81 zu befestigen!

Hier kann man gut die kleine Abmessung erkennen.
Von vielen wird der ZX81 als "Türstopper" bezeichnet ;-)
Der Sinclair ZX81 bringt gerademal 342g auf die Waage (Soviel wie 2 dünne Leberkässemmeln).

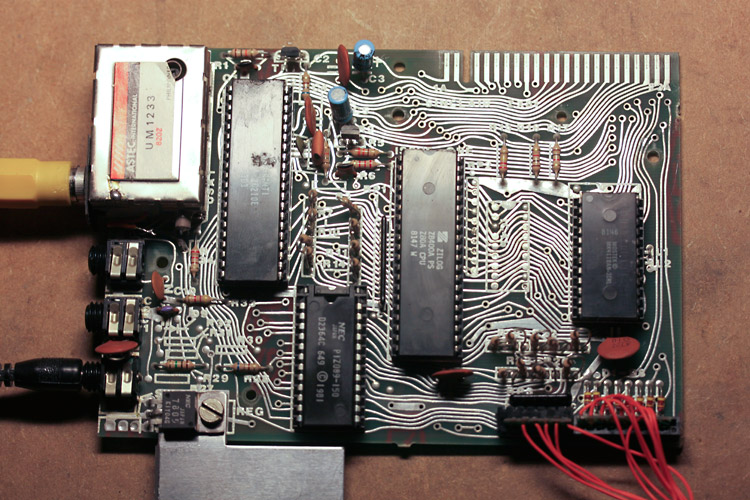

Mit weniger Bauteilen läßt sich fast kein Computer konstruieren (Von Links nch Rechts).
  • ULA (Uncommitted Logic Array)
  • ROM
  • Z80 CPU
  • 1K RAM
Der ZX81 liefert über den eingebauten RF Modulator ein Signal, mit dem moderne Fernseher nicht viel anfangen können (Falls ein Bild dargestellt wird, ist es viel zu dunkel).

Eine kleine Schaltung, mit nur einem Transistor und einem Wiederstand, entlockt dem ZX81 aber ein Composite Videosignal, mit dem auch moderne Flatscreens können...

Die Anleiung dazu findet sich auf der ZX-TEAM Homepage.

Hier ein perfektes Bild auf meinem 37" Samsung TFT.

Autor: Thomas Gutmeier
