Der Dragon 64 ist die Weiterentwicklung des Dragon 32. Wie man schon am Namen ablesen kann besitzt der Dragon 64 64kb Ram.
Diesen erweiterten Speicher kann man aber nicht sofort benutzen!
Aus Kompatibilitätsgründen startet der Dragon 64 im Dragon 32 Modus. Erst durch einen Befehl (EXEC oder EXEC 48000) wechselt der Drache in den 64ér Modus.
Wie der Dragon 32 zuvor ist der Dragon 64 ein Klon des Tandy TRS-80 Color Computers (CoCo).
|
 |
Das Label wellt sich ein wenig, wie bei fast allen Dragons. Ich habe ein Label nachgebaut, ihr könnt es hier herunterladen => Dragon 64 Label.
Das Gehäuse des Dragon 64 ist grau im Unterschied zum beigen Gehäuse des Dragon 32.
|
 |
Hier der Drache in Nahaufnahme. |
 |
Die "echte" Tastatur ist gut zu bedienen. |
 |
Cartridgeslot auf der rechten Seite. Hier kann auch das Dragon Diskettenlaufwerk angeschlossen werden - Damit kann der Dragon 64 dann OS-9 als Betriebssystem verwenden.
Der kleine Kippschalter schaltet das Videosignal auf Schwarzweiß. (Keine Ahnung ob der Schalter original ist? Wer weis mehr? Bitte melden! Mein Dragon hatte vier intakte Garantiekleber über den Gehäuseschrauben...?)
|
 |

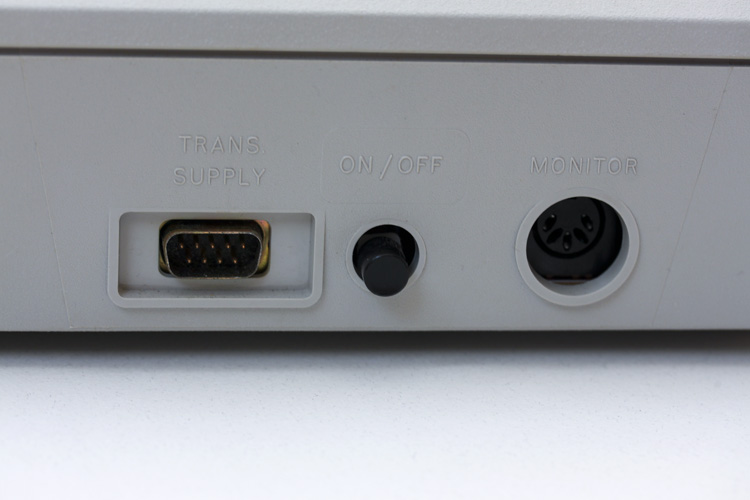

Die Rückseite:
- Netzteil (eigentlich Transformator mit 2 Wechselspannungen)
- Hauptschalter
- Monitorausgang (Composite Farbe und Sound)
|
 |

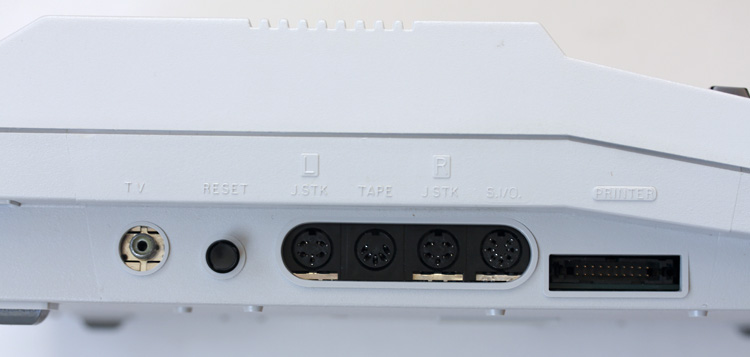

Linke Seite:
- TV Ausgang
- Reset
- 2x Joystick
- Kasssettenrekorder
- Serial RS232 nur im Dragon 64! Der Dragon 64 besitzt sogar einen eigene Basicbefehl um ein Programm über die RS232 Schnittstelle zu laden: DLOAD
- Printer
|
 |

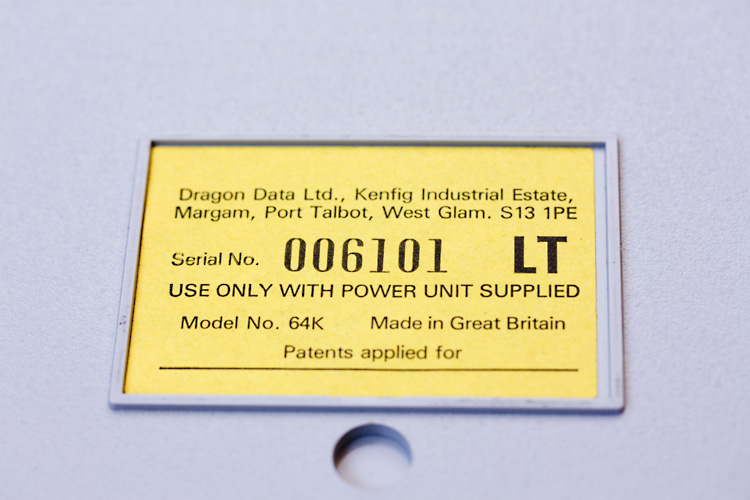

Typenschild. |
 |
Anleitungen.
Hier die Dragon 64 Anleitung als PDF.
|
 |
Der externe Transformator liefert 8.5VAC und 28VAC. |
 |
Die leider sehr zerschlissene Verpackung. |
 |
Update:
Ich habe einen zweiten Dragon 64 bekommen, diesmal sogar mit dem seltenen Floppy Laufwerk.
Damit kann man den Dragon 64 auch mit OS9 betreiben!
|
 |
Dieser Dragon 64 besitzt ein anderes Label als mein Anderer. |
 |
Hier die Seriennummer... |
 |
Hier ein Blick unter die geöffnete Motorhaube des Dragon 64.
Das interne Netzteil des Dragon 64 sitzt auf einer eigenen Platine.
Auf der rechten Seite sind die 2 Betriebssystem Roms zu sehen, darunter der 6809 und dann der Grafikchip.
PS: Der Dragon 64 besitzt aus Kompatibilitätsgründen 2 Betriebssystem Eproms, damit er aus dem normalen "Dragon 32" Modus in den "Dragon 64" Modus umschalten kann.
|
 |
Dem Diskdrive fehlt leider eine Schachtabdeckung und 2 Schrauben wurden durch das Logo gedreht!
Aber es funktioniert super und mit "boot" kann man OS9 starten!
(und im zweiten Schacht könnte ich ja noch ein Laufwerk einbauen...)
|
 |
Der Dragon benötigt zum Anschluß an die Floppy ein Interface Modul. |
 |
Hier das Modul von Innen. Es versorgt den Dragon 64 mit einem WD Diskcontroller und über ein Eprom mit zusätzlichen Basicbefehlen zum Ansprechen des Laufwerks. |
 |
Hier nochmal das Interface Modul in Schrägansicht. |
